OPA1622 피드백을 핀 곁으로
좌우 INV_SUM을 각각 2.9275 mm, F.Cu 2세그먼트, 0비아의 수동 배선으로 줄였습니다. 피드백 저항은 인버팅 입력 바로 옆에 놓였습니다.
DUAL INPUT · BALANCED OUTPUT · ROUTED PCB
4.4 mm 밸런스드와 3.5 mm 싱글엔드를 선택해 듣는 휴대용 IEM 앰프입니다. Rev C는 회로도에서 끝나지 않습니다. 4층 PCB의 실제 배선, 열 경로, ESD 경계, 제조 파일과 케이스 CAD까지 하나의 검증된 Stage 3 후보로 맞췄습니다.
90af5f0c…016b3네이티브 KiCad 6페이지 회로도, 140개 넷, 228개 전기 풋프린트가 최종 PCB와 정확히 대응합니다.
KICAD PDF · 6 PAGES · A2
입출력, 오디오 경로, USB 충전, 양전원, 보호·릴레이 제어까지 계층형 원본에서 내보낸 실제 PDF입니다.

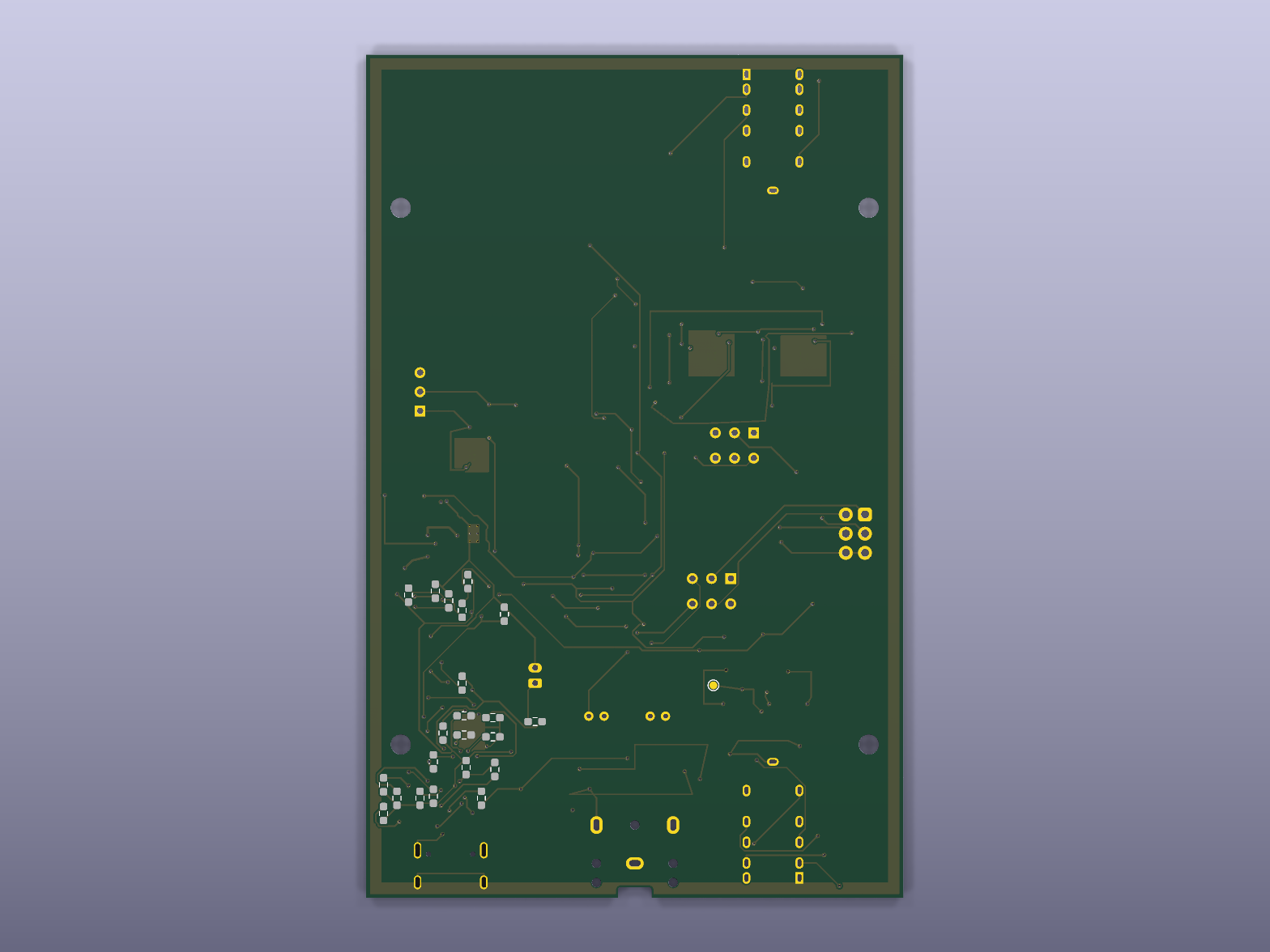

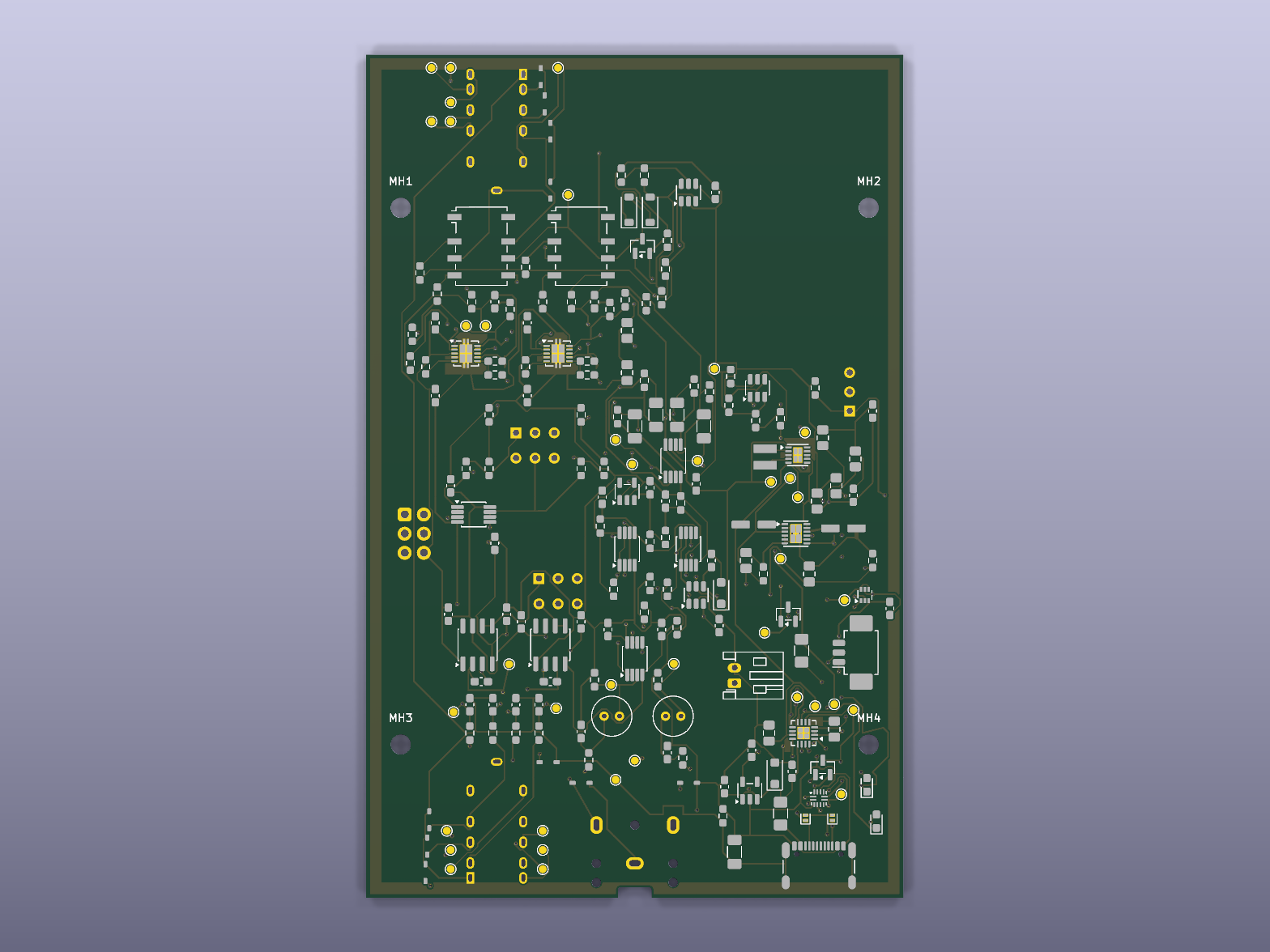

PDF 바로 열기배치 프록시가 아니라 Stage 3 보드에서 직접 렌더한 copper, pad, via, zone, mask, silk입니다.

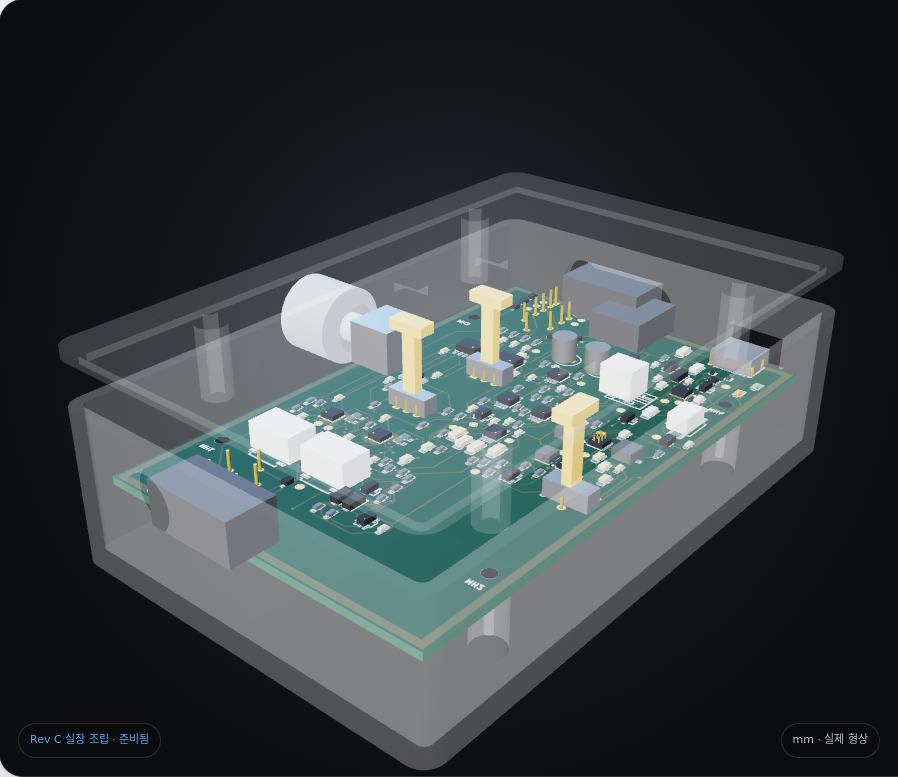

PCB 탭은 최종 KiCad 앞·뒷면 렌더와 네이티브 FIT 배치를 합친 웹용 실장 모델입니다. 케이스 탭은 같은 실장 보드를 Rev C 기구 모델 안에 좌표 정합한 조립 뷰입니다.
DRC 통과만 목표로 하지 않고, 피드백 루프·열·ESD 경로가 실제 제조 가능한 copper로 연결되는지 다시 확인했습니다.
좌우 INV_SUM을 각각 2.9275 mm, F.Cu 2세그먼트, 0비아의 수동 배선으로 줄였습니다. 피드백 저항은 인버팅 입력 바로 옆에 놓였습니다.
U205/U206은 각각 6개 `-5VA`, U303은 4개 AGND, U403은 6개 AGND filled/capped 비아로 EP와 내·뒷면 copper를 직접 잇습니다.
외부 RAW, TVS clamp, 직렬 저항 경계, 보호측 RF 경로를 따로 측정했습니다. 밸런스 보호측 페어 불일치는 모든 항목이 2 mm 미만입니다.
네 장착공을 Edge.Cuts 내부 원에서 드릴 파일에 명확히 나타나는 MH1–MH4 NPTH 풋프린트로 바꿨습니다. 케이스 축은 그대로입니다.
제조 패키지는 디지털 후보입니다. 발주 전 CAM과 공정 능력을 제조사와 확인해야 합니다.
설계 파일 검토는 끝났습니다. 시제품 발주 전 확인과 제조 후 실측은 서로 다른 게이트입니다.
제조사가 이 조건을 확인한 뒤 시제품 발주 여부를 판단합니다. 이 페이지 작성자는 주문·결제를 수행하지 않았습니다.
이 실측이 끝나기 전에는 사용자 이어폰을 연결하지 않습니다.
공개 파일은 최종 보드 SHA-256 90af5f0c…016b3에 맞춰 고정했습니다. 세 ZIP은 모두 CRC와 내부 경로 검사를 통과했습니다.
